SOĞUTMA FANI

İçindekiler

• Soğutma Fanı Nedir?
• Soğutma Fanı Çeşitleri
  • Aksiyal (Eksenel) Fanlar
  • Santrifüj (Merkezkaç) Fanlar
  • Çapraz Akış Fanları
  • Blower Fanlar (Körük Fanlar)
  • Radyal Fanlar
  • Piezo Elektrik Fanlar
  • Vane-Axial Fanlar
  • Karışık Akışlı Fanlar (Mixed Flow)
• CFM Nedir? Neden Önemli?
• Bakım ve Sorun Çözümleri
  • Toz Birikimi Nasıl Önlenir?
  • Termal Macun Yenileme
  • Arızalı Fan Değiştirme Rehberi
• Teknolojik Gelişmeler
• Farklı Uygulama Alanları
• Terimler Sözlüğü

Soğutma Fanı Nedir?

Soğutma fanı, elektronik veya mekanik sistemlerdeki ısıyı dağıtmak için hava akışı sağlayan motorlu bir bileşendir. Modern elektronik cihazlar çalışırken önemli miktarda ısı üretir ve bu ısının etkin bir şekilde dağıtılması, cihazın performansı ve ömrü açısından kritik öneme sahiptir. Intel'in teknik dokümanlarına göre, işlemciler 60-80°C aralığında çalışmalıdır. Bu sıcaklık aralığı aşıldığında, işlemci koruyucu moduna geçerek performansını düşürür veya tamamen kapanabilir.

Soğutma Fanı Çeşitleri

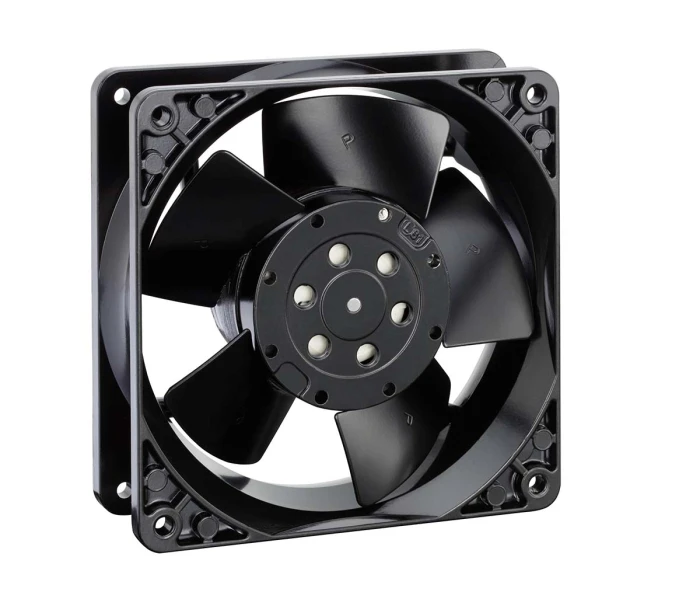

1. Aksiyal (Eksenel) Fanlar

Eksenel fanların teknik özellikleri ve avantajları:

• Yapısal Tasarım: Merkezi bir motor etrafına yerleştirilmiş kanatlardan oluşur. Kanat sayısı ve açısı, hava akışı miktarını ve basıncı belirler.
• Hava Debisi: Yüksek hava debisi (CFM - Cubic Feet per Minute) sağlarlar, bu da geniş alanların hızlı soğutulmasına olanak tanır.
• Basınç Karakteristiği: Orta-düşük statik basınç üretirler, bu nedenle hava akışına karşı düşük dirençli ortamlarda ideal performans gösterirler.
• Verimlilik: Düşük güç tüketimi ile yüksek hava akışı sağlayabilirler, bu da enerji verimliliği açısından avantaj sunar.
• Rulman Teknolojileri: Modern eksenel fanlarda kullanılan rulman teknolojileri çeşitlilik gösterir:
  • Hidrodinamik rulmanlar (100.000+ saat ömür)
  • Bilyalı rulmanlar (dayanıklılık için)
  • Manyetik levitasyon rulmanları (sessiz çalışma için)
• Uygulama Alanları: CNC makinelerinde, bilgisayar kasalarında, HVAC sistemlerinde, soğutma kulelerinde ve elektronik cihazlarda yaygın kullanılır.
• Boyut Çeşitliliği: 40mm'den 200mm'ye kadar çeşitli boyutlarda üretilirler, bu da farklı uygulamalar için esneklik sağlar.
• Hız Kontrolü: PWM (Pulse Width Modulation) teknolojisi ile hassas hız kontrolü sağlanabilir, bu da enerji tasarrufu ve gürültü kontrolü açısından önemlidir.

Eksenel fanlar, özellikle CNC makineleri gibi hassas elektronik sistemlerde kritik bir soğutma bileşenidir. Doğru seçilmiş bir eksenel fan, makinenizin ömrünü uzatmakla kalmaz, aynı zamanda performansını da optimize eder.

2. Santrifüj (Merkezkaç) Fanlar

Çalışma Prensibi

Santrifüj fanların temel çalışma prensibi, merkezde alınan havanın rotor tarafından hızlandırılarak pervane kanatları aracılığıyla radyal yönde dışa doğru itilmesidir. Bu hareket sırasında santrifüj kuvveti devreye girer; kinetik enerji basınç enerjisine dönüştürülür ve böylece sistemde yüksek basınçlı hava akışı sağlanır. Bu özellik, fanların uzun hava kanallarında veya yüksek dirençli sistemlerde tercih edilmesini sağlar.

Yapısal Özellikler

• Rotor ve Pervane Tasarımı: Genellikle, fanın merkezinde yer alan rotor, düz veya eğimli yapraklara sahip pervaneleri ile birlikte çalışır. Bu tasarım, akışkanın daha etkin bir şekilde yönlendirilmesini ve basıncın artırılmasını mümkün kılar.
• Malzeme ve Dayanıklılık: Endüstriyel uygulamalar için üretilen santrifüj fanlar, aşırı sıcaklık, toz ve diğer zorlu çevresel etmenlere dayanacak şekilde tasarlanır.

Uygulama Alanları

Santrifüj fanlar, geniş bir yelpazede endüstriyel uygulamalarda kullanılır:

• Havalandırma Sistemleri: Fabrikalar, atölyeler ve büyük binalarda hava sirkülasyonunu sağlamak için.
• Isıtma ve Soğutma: Endüstriyel ısıtma, soğutma ve iklimlendirme sistemlerinde.
• Gaz ve Toz Toplama Sistemleri: Atık gaz arıtma ve partikül kontrol sistemlerinde.
• Özel Uygulamalar: Yangın söndürme sistemleri, emisyon kontrolü gibi yüksek güvenlik ve performans gerektiren durumlarda.

Avantajlar

• Yüksek Basınç Üretimi: Radyal akış yönlendirme sayesinde, yüksek basınçlı hava akışı elde edilir.
• Enerji Verimliliği: Doğru tasarım ve malzeme seçimi sayesinde enerji kayıpları minimize edilir.
• Dayanıklılık: Yüksek sıcaklık ve zorlu çevre koşullarına karşı dayanıklı modeller, uzun ömürlü kullanım sunar.
• Çeşitli Uygulama Alanları: Farklı sektörlerde, özellikle de yüksek performans gerektiren endüstriyel sistemlerde etkin kullanım imkanı.

Dezavantajlar ve Dikkat Edilmesi Gerekenler

• Kurulum ve Bakım: Karmaşık yapısı, uzmanlık gerektiren kurulum ve düzenli bakım ihtiyacını beraberinde getirebilir.
• İlk Yatırım Maliyeti: Kaliteli ve dayanıklı modellerin maliyetleri, bazı durumlarda daha yüksek olabilir.
• Gürültü ve Titreşim: Tasarım optimizasyonu ile bu sorunlar minimize edilebilse de, yanlış kullanımlarda çevresel gürültü problemi yaşanabilir.

3. Çapraz Akış Fanları

Çapraz akış fanları, özellikle kompakt tasarımları sayesinde sınırlı alanlarda dahi geniş ve dengeli hava akışı sağlaması ile bilinir. Bu fan tipinde, hava, uzun yapısı boyunca yatay düzlemde emilir ve fanın geniş kesit alanı boyunca sabit ve ünit bir şekilde dağıtılır. Bu özellik, klima sistemlerinde ve projektör gibi ısı duyarlı cihazlarda, ortamın eşit şekilde soğutulması ve ısının dengeli dağıtılması açısından büyük avantaj sunar. Ayrıca, çapraz akış fanları sessiz çalışma ve düşük titreşim özellikleriyle de öne çıkar; bu sayede hem kullanıcı konforu artar hem de cihazların uzun vadeli performansı desteklenir. Bu fanlar, kompakt ve estetik tasarımları nedeniyle hem ev hem de endüstriyel uygulamalarda tercih edilen çözümler arasındadır.

4. Blower Fanlar (Körük Fanlar)

Avantajları

• Kompakt Tasarım: Dar alanlarda yüksek basınçlı hava akışı sağlar.
• Yaygın Kullanım: Dizüstü bilgisayarlar, projektörler ve otomotiv klima sistemlerinde yaygın kullanılır.
• Yüksek Basınç: Yüksek statik basınç sayesinde filtrelere veya dar kanallara hava üflemek için idealdir.

Örnek Kullanım Alanları

• Oyun konsolları
• Yazıcılar
• Tıbbi cihazlar

5. Radyal Fanlar

Avantajları

• Zorlu Koşullarda Dayanıklılık: Tozlu veya partiküllü ortamlarda dayanıklıdır.
• Geniş Kullanım Alanı: Endüstriyel fırınlarda, hava perdelerinde ve kimyasal buharların tahliyesinde kullanılır.

Özellikler

• Malzeme Kalitesi: Paslanmaz çelik veya kaplamalı malzemelerle üretilir.
• Sıcaklık Dayanımı: Yüksek sıcaklıklara (200°C+) dayanabilen modeller mevcuttur.

6. Piezo Elektrik Fanlar

Avantajları

• Sessiz Çalışma: Son derece düşük ses seviyesi (20 dB altı) ile çalışır.
• Uzun Ömür: Hareketli parça olmadığı için uzun ömürlüdür.
• Enerji Verimliliği: Düşük güç tüketimi (1-2W) ile IoT cihazları ve tıbbi ekipmanlarda idealdir.

Örnek Kullanım Alanları

• Akıllı saatler
• Drone soğutma sistemleri
• Hassas elektronik cihazlar

7. Vane-Axial Fanlar

Avantajları

• Optimum Performans: Yüksek debi ve orta-yüksek statik basınç kombinasyonu sunar.
• Endüstriyel Kullanım: Maden havalandırması, tünel sistemleri ve endüstriyel egzoz uygulamalarında yaygın olarak kullanılır.

Teknik Detaylar

• Yüksek Verimlilik: %85 üzeri mekanik verimlilik sağlar.
• Yüksek Hız: 3000 RPM'e kadar yüksek hızlarda çalışabilir.

8. Karışık Akışlı Fanlar (Mixed Flow)

Avantajları

• Dengeli Performans: Düşük gürültü seviyesi ile yüksek basınç/debi dengesi sunar.
• Çok Yönlü Kullanım: HVAC sistemleri, su soğutma kuleleri ve büyük veri merkezlerinde tercih edilir.

Özellikler

• Esnek Kurulum: Kompakt tasarımı sayesinde kurulum esnekliği sağlar.
• Optimum Ses Seviyesi: Genellikle 50-70 dB(A) aralığında çalışır.

CFM Nedir? Neden Önemli?

CFM (Cubic Feet per Minute), bir fanın dakikada taşıyabileceği hava miktarını ölçen önemli bir performans göstergesidir. Bu değer, havalandırma, soğutma ve ısıtma sistemlerinin etkinliğini belirlemede kritik rol oynar; yetersiz CFM, sistemin verimli çalışmamasına neden olurken, yüksek CFM, cihazların optimum performansla çalışmasını sağlar. PCWorld, oyun bilgisayarları için 70+ CFM önerir. Ancak, CFM değerinin yanı sıra, fanın statik basıncı da dikkate alınmalıdır; çünkü statik basınç, fanın havayı belirli dirençlerle karşılaştığında ne kadar etkili bir şekilde itebileceğini gösterir. Ek olarak, CFM/Watt verimliliği, enerji tüketimi ile performans arasındaki dengeyi değerlendirmek için önemli bir parametredir. Bu faktörlerin tümü, doğru fan seçimi yaparak sistem verimliliğini artırmak ve enerji maliyetlerini optimize etmek için birlikte göz önünde bulundurulmalıdır.

Bakım ve Sorun Çözümleri

Toz Birikimi Nasıl Önlenir?

Termal Macun Yenileme

Termal macun, CNC fanlarda kullanılan ısı dağıtım sistemlerinin verimli çalışması için kritik bir unsurdur. İşlemciler, güç elemanları veya diğer ısı üreten bileşenlerle soğutucular arasındaki temas yüzeylerindeki boşlukları doldurarak ısı transferini optimize eder. Zamanla, çevresel etki ve yüksek sıcaklıklar nedeniyle termal macun kuruyabilir ya da performansını yitirebilir. Bu nedenle, sistemin ısı yönetimini sürekli yüksek performansta tutabilmek için genellikle her 2 yılda bir termal macunun yenilenmesi önerilir. Yüksek kaliteli termal macunlar, 8-12 W/mK gibi yüksek ısı iletkenliği değerleri sunar. Bu özellik, ısıyı bileşenden soğutucuya hızlı ve etkin bir şekilde aktararak, cihazların aşırı ısınmasını engeller. Yenileme işlemi sırasında, eski macun dikkatlice temizlenmeli ve yüzeydeki kirler giderilmelidir. Ardından, üretici talimatlarına uygun miktarda yeni termal macun uygulanarak, CNC fanların ve bağlı elektronik bileşenlerin stabil ve uzun ömürlü çalışması sağlanır.

ARIZALI FANI DEĞİŞTİRİRKEN NELERE DİKKAT ETMELİSİNİZ?

Fan değişimi yaparken, yalnızca mevcut fanın fiziksel boyutunu (örneğin 120mm) ve çalışma voltajını eşleştirmek yeterli değildir. İşte dikkat etmeniz gereken diğer önemli unsurlar:

• Hava Akış Kapasitesi (CFM): Yeni fanın, orijinal cihazın soğutma ve havalandırma ihtiyaçlarını karşılayacak yeterli hava akışını (dakikada taşıyabileceği hava miktarı) sağlayıp sağlamadığını kontrol edin.
• Statik Basınç: Fanın, hava akışı sırasında karşılaştığı dirençle başa çıkabilme yeteneği önemlidir. Özellikle dar geçişler, filtreler veya yoğun yapısal engeller bulunan sistemlerde, yeterli statik basınç sağlayan bir model tercih edilmelidir.
• Gürültü Seviyesi: Fanın çalışma sırasında ürettiği ses düzeyini göz önünde bulundurun. Sessiz çalışma isteniyorsa, dBA cinsinden belirtilen gürültü değerleri düşük olan modeller tercih edilmelidir.
• Montaj ve Konektör Uyumluluğu: Yeni fanın montaj delikleri, bağlantı noktaları ve kablolama düzeni mevcut yapıyla uyumlu olmalıdır. Konektör tipinin (örneğin, 3-pin, 4-pin PWM) kontrol ünitesiyle uyumlu olması, montaj sürecinde ekstra sorun yaşamamanızı sağlar.
• Kontrol Özellikleri: PWM kontrolü gibi özellikler, fanın hızını ihtiyaca göre optimize ederken enerji verimliliğini artırır. Eğer sisteminizde bu tür kontrol mekanizmaları bulunuyorsa, yeni fanın da bu özellikleri desteklediğinden emin olun.
• Çalışma Sıcaklığı ve Dayanıklılık: Özellikle CNC makineleri gibi zorlu koşullarda çalışan fanlar için, fanın ortam sıcaklıklarına ve diğer çevresel etkenlere (toz, titreşim vb.) karşı dayanıklı olması önemlidir.
• Motor Tipi ve Enerji Verimliliği: EC motorlu fanlar gibi daha modern ve verimli motor teknolojilerini barındıran modeller, uzun vadede daha düşük enerji tüketimi ve daha iyi performans sunar.

Teknolojik Gelişmeler

• PWM Kontrolü: PWM (Pulse-Width Modulation), fanın hızını elektronik olarak kontrol etmenin akıllı bir yoludur. Bu yöntemde, fanın motoruna gönderilen güç, sinyalin "açık" ve "kapalı" sürelerinin oranı (duty cycle) ayarlanarak düzenlenir. Böylece, ortam sıcaklığı ya da ihtiyaca göre fan hızı anlık olarak optimize edilir. Bu, enerji tasarrufu sağlar, cihazın ömrünü uzatır ve gereksiz gürültüyü azaltır.
• EC Motorlar: EC (Elektronik Komütasyon) motorlar, modern fan teknolojilerinde kullanılan, verimlilik açısından oldukça üstün motorlardır. Geleneksel motorlara kıyasla %40 daha verimli çalışmaları, daha az enerji tüketmeleri ve daha az ısınmaları sayesinde sistem performansını artırır. Bu motorlar, sabit mıknatıslar ve dahili elektronik kontrol ünitesi sayesinde hız kontrolünü daha hassas bir şekilde yapar, bu da özellikle enerji verimliliği ve sessiz çalışma açısından önemli avantajlar sunar.
• Zero-RPM Modu: Zero-RPM modu, fanın belirli şartlarda (örneğin düşük sıcaklık ya da yetersiz ısı üretimi durumlarında) tamamen durmasına olanak tanır. Bu mod sayesinde, fan ihtiyaç olmadığında hiç çalışmaz, böylece gereksiz enerji tüketimi önlenir ve cihaz çalışırken oluşan ses minimuma indirilir. Kullanıcılar için özellikle sessiz bir çalışma ortamı sağlamak adına oldukça faydalıdır.

Farklı Uygulama Alanları

CNC fanları, yalnızca bilgisayar ve sunucularda ya da CNC makinelerinde kullanılmaktan öte, farklı uygulama alanlarına hitap eden, geniş bir yelpazede tasarlanmış ürünlerdir. İşte bazı örnekler:

• Bilgisayar ve Sunucular: Veri merkezlerinde, fanların uzun süre dayanabilmesi çok önemlidir. 100.000+ saat MTBF (Mean Time Between Failures -- Arıza Ortasındaki Ortalama Süre) değerine sahip modeller, sürekli çalışma ve yüksek güvenilirlik sunar. Bu tür fanlar, sunucuların ve ağ ekipmanlarının stabil çalışmasını sağlamak için kritik rol oynar.
• CNC Makineleri: CNC makinelerinde, ortam genellikle toz, talaş ve yüksek sıcaklık gibi zorlu koşulları içerir. Bu nedenle, IP54 korumalı, yani dış etkenlere (toz ve su sıçramalarına) karşı dayanıklı fanlar tercih edilir. Ayrıca, yüksek sıcaklıklara dayanabilen modeller, CNC makinelerinin yoğun ve sürekli çalışma şartlarında performans kaybı yaşamadan çalışmasına olanak tanır.
• Telekomünikasyon ve Ağ Ekipmanları: Router, switch ve diğer telekomünikasyon cihazlarında da soğutma çözümleri kritik öneme sahiptir. Bu alanlarda kullanılan CNC fanlar, sessiz çalışma özellikleri ve düşük enerji tüketimleri ile ekipmanların ısınmadan çalışmasını ve veri iletiminde kesinti olmamasını sağlar.
• Endüstriyel Otomasyon ve Üretim Hatları: Üretim süreçlerinde kullanılan otomasyon sistemleri, yüksek işlem gücü ve sürekli çalışma gereksinimleri nedeniyle etkili soğutma çözümlerine ihtiyaç duyar. CNC fanlar, dar alanlarda bile etkili hava akışı sağlayarak, ekipmanların ömrünü uzatır ve arızaların önüne geçer.

Tüm cnc fan modellerimizi incelemek için buraya tıklayınız.

Terimler Sözlüğü

• CFM (Cubic Feet per Minute): Bir fanın dakikada taşıyabileceği hava miktarını ölçen birim. Yüksek CFM değeri, daha fazla hava akışı anlamına gelir.
• PWM (Pulse Width Modulation): Fan hızını elektronik olarak kontrol etmek için kullanılan sinyal modülasyon tekniği.
• Statik Basınç: Fanın hava akışı sırasında karşılaştığı dirençle başa çıkabilme yeteneği. mmH₂O veya Pa (Pascal) birimleriyle ölçülür.
• MTBF (Mean Time Between Failures): İki arıza arasındaki ortalama süre. Fanın güvenilirliğini gösteren önemli bir ölçümdür.
• EC Motor (Elektronik Komütasyon): Verimlilik açısından üstün, elektronik kontrollü motor tipi.
• IP Sınıfı: Uluslararası Koruma Sınıfı. Örneğin, IP54, toza karşı korumalı ve su sıçramalarına dayanıklı anlamına gelir.
• Termal Macun: Isı üreten bileşenlerle soğutucular arasında ısı transferini optimize eden madde.
• dBA: Ses seviyesi ölçüm birimi. Düşük dBA değeri, daha sessiz çalışma anlamına gelir.
• Zero-RPM Modu: Fanın, belirli sıcaklık koşullarında tamamen durmasını sağlayan özellik.
• W/mK: Watt/(metre×Kelvin), termal iletkenlik birimi. Termal macunun ısı iletim kapasitesini belirtir.
